فــــن هــواران
Havaran Fan
فـــــن آکسیـــــال
Axial Fan
این محصولات دارای مصارف کاربردی بسیار وسیعی در صنعت، سیستم تهویه پارکینگ، ساختمان های مسکونی، آشپزخانه های صنعتی، سالن های تولیدی و بسیاری موارد دیگر است که سبب شده در شمار جایگاه پر تیراژ ترین فن های دنیا شناخته شوند. فن های محوری یا آکسیال در شرکت هواران بر دو نوع اصلی آکسیال بین کانالی و آکسیال دیواری، طراحی و ساخته می شود.

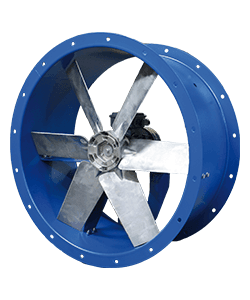

الف. آکسیـــــال کانالـــــی
Axial Duct Fan
فن های آکسیال کانالی دارای موارد استفاده گوناگونی است با این طراحی علاوه بر تامین دبی هوای نسبتاً بالا می توان به افت فشار نیز تا محدوده بالایی غلبه نمود.
این نوع فن بخصوص برای تامین هوای تازه در سیستم تهویه پارکینگ مورد استفاده قرار می گیرند که در مجموعه هواران با در نظر گرفتن راندمان حداکثری و بهینه بر اساس اعلام نیاز مشتری ساخته می شوند.
از لحاظ ابعاد پروانه فن، نوع موتور، مواد مورد استفاده در ساخت پروانه و بدنه فن و دارای انواع مختلفی است که ساخت موارد بالا در مجموعه هواران مطابق با استاندارد های روز صورت می پذیرد.
مشخصات فنـــــی
- قابلیت ساخت ابعاد پروانه از قطر 15 الی 110 سانتیمتر
- قابلیت پوشش طیف وسیعی از کاربری های مختلف اداری، تجاری، مسکونی و صنعتی
- قابلیت ساخت بدنه با انواع ورق فولاد بر اساس نیاز مشتری
- سرعت چرخش فن بر اساس سرعت چرخش موتور: 900 ، 1400 ، 2900 دور بر دقیقه
- محدوده تولید صدا 55 الی 100 دسی بل
- قابلیت تحمل افت فشار تا 350 پاسکال
- توانایی جابجایی هوا از 150 تا 40000 فوت مکعب بر دقیقه

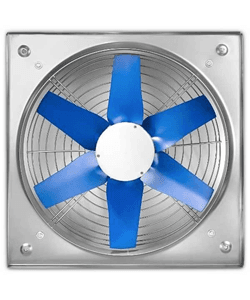

ب. آکسیـــــال دیـــــواری
Axial Wall Mounted Fan
فن های دیواری دارای تنوع بسیار گوناگونی است که در مجموعه هواران با در نظر گرفتن راندمان و شرایط مختلف نیازمندی مشتری طراحی می شوند.
از لحاظ ابعاد پروانه فن، نوع موتور، مواد مورد استفاده در ساخت پروانه و بدنه فن و همچنین اتصال موتور به فن دارای انواع مختلفی است که موارد ذکر شده در مجموعه هواران مطابق با استاندارد های روز در این زمینه ساخته میشوند.در بسیاری از صنایع که در آن هوا دارای فشار بالایی نیست از هواکش آکسیال دیواری برای خنک سازی و نیز باز کردن نفس موتور های کارخانه نیز استفاده می شود.
مشخصات فنـــــی
- قابلیت ساخت ابعاد پروانه از 15 الی 100 سانتیمتر
- قابلیت پوشش طیف وسیعی از کاربری های مختلف اداری، تجاری، مسکونی و صنعتی
- جنس پروانه استفاده شده عموماً از آلومینیوم ریختگی می باشد که در صورت سفارش از جنس استنلس استیل ، فولاد ST 37 CK 45 – و ورق های ضد سایش ساخته می شود.
- قابلیت ساخت بدنه با انواع فولاد و یا گالوانیزه بر اساس نیاز مشتری
- قابلیت اتصال موتور به پروانه بصورت مستقیم یا تسمه-پولی
- سرعت چرخش فن بر اساس سرعت چرخش موتور: 900 ، 1400 ، 2900 دور بر دقیقه
- محدوده تولید صدا 55 الی 100 دسی بل
- توانایی جابجایی هوا از 150 تا 50000 فوت مکعب بر دقیقه
فـــــن ســـــانتریفیوژ
Centrifugal Fan
فن های سانتریفیوژ شرکت هواران بر اساس ضوابط استاندارد روز دنیا و با راندمان بالا تولید می شوند. عموماً این دسته از فن ها برای تامین افت فشار بالا و با کاربری بعنوان دمنده یا مکنده ساخته می شوند.
که در سه دسته بکوارد، فوروارد و پلاگ فن تقسیم بندی میگردند.

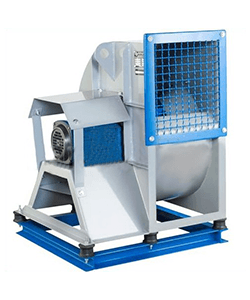

الف. بکـــــوارد فن
Backward Fan
فن بکوراد از زیر مجموعه فن های سانتریفیوژ است و از پرکاربرد ترین فن های این نوع می باشد. فن بکوراد دارای تولید صدای بسیار پایین و راندمان بالایی است و بدلیل شکل پره ها بیشتر برای تخلیه هوا از آن استفاده می شود.
همچنین بدلیل فاصله زیاد پره ها از هم برای کاربری در هوای آلوده و (برای مثال جابجایی هوای آغشته به بخارات روغن در آشپزخانه) انتخاب مناسبی است.
برای دور فن در این نوع دستگاه ها محدودیتی وجود ندارد و با استفاده از بکارگیری پولی و تسمه می توان به گستره بزرگ تری از جابجایی هوا دست پیدا کرد.
از لحاظ ابعاد پروانه فن، نوع موتور، مواد مورد استفاده در ساخت پروانه و بدنه فن و همچنین اتصال موتور به فن دارای انواع مختلفی است که موارد ذکر شده در مجموعه هواران مطابق با استاندارد های روز در این زمینه ساخته می شوند.
مشخصات فنـــــی
- قابلیت ساخت ابعاد پروانه از 25 الی 150 سانتیمتر
- قابلیت پوشش طیف وسیعی از کاربری های مختلف اداری، تجاری، مسکونی و صنعتی
- جنس پروانه استفاده شده عموماً از جنس استنلس استیل، فولاد ST 37 CK 45 – و ورق های ضد سایش
- امکان طراحی با یک (Single inlet) یا دو ورودی (Double inlet)
- شفت استفاده شده از جنس استنلس استیل ۳۰۴ ، دارای تسمه B نخ دار کره ای و یاتاقانUCP یا SN می باشد.
- قابلیت نصب انواع فیلترها و انواع دمپرها در مکش و دهانه خروجی فن
- قابلیت ساخت بدنه با انواع فولاد و یا گالوانیزه بر اساس نیاز مشتری
- قابلیت اتصال موتور به پروانه بصورت مستقیم (Direct) یا تسمه-پولی

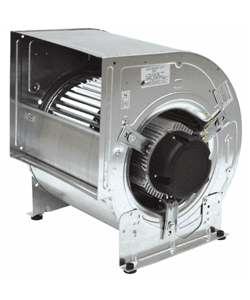

ب. فـــــوروارد فن
Forward Fan
فن فوروارد از زیر مجموعه فن های سانتریفیوژ است و توانایی انتقال جریان هوای بالا با سرعت پایین را دارد و بدلیل شکل پره ها بیشتر برای دهش هوا از آن استفاده می شود.
بدلیل فاصله کم پره ها از هم برای کاربری در آلودگی کم انتخاب مناسبی است. برای دور فن در این نوع دستگاه ها محدودیتی وجود ندارد و با استفاده از بکارگیری پولی و تسمه می توان به گستره بزرگ تری از جابجایی هوا دست پیدا کرد.
از لحاظ ابعاد پروانه فن، نوع موتور، موارد مورد استفاده در ساخت پروانه و بدنه فن و همچنین اتصال موتور به فن دارای انواع مختلفی است که موارد ذکر شده در مجموعه هواران مطابق با استاندارد های روز در این زمینه ساخته می شوند.
مشخصات فنـــــی
- قابلیت ساخت ابعاد پروانه از 25 الی 100 سانتیمتر
- قابلیت استفاده بعنوان مکنده و دمنده
- جنس پروانه استفاده شده عموماً از جنس استنلس استیل، فولاد ST 37 CK 45 – و ورق های ضد سایش
- شفت استفاده شده از جنس استنلس استیل ۳۰۴، دارای تسمه B نخ دار کره ای و یاتاقانUCP یا SN می باشد.
- قابلیت نصب انواع فیلترها و انواع دمپرها در مکش و دهانه خروجی فن
- قابلیت ساخت بدنه با انواع فولاد و یا گالوانیزه بر اساس نیاز مشتری
- قابلیت اتصال موتور به پروانه بصورت مستقیم یا تسمه-پولی
- سرعت چرخش فن با استفاده از پولی-تسمه بصورت پیوسته نامحدود
ج. پلاگ فن
Plug Fan
پلاگ فن از زیرمجموعه فنهای سانتریفیوژ است که برای تامین دبی هوای نسبتاً بالا و غلبه بر افت فشار در کاربریهای صنعتی و مسکونی طراحی و ساخته میشود.
از لحاظ ابعاد پروانه فن، نوع موتور، مواد مورد استفاده در ساخت پروانه و بدنه فن و همچنین اتصال موتور به فن دارای انواع مختلفی است که در مجموعه هواران مطابق با استانداردهای روز ساخته میشود.
مشخصات فنـــــی
- قابلیت ساخت ابعاد پروانه از 25 الی 100 سانتیمتر
- قابلیت پوشش طیف وسیعی از کاربری های مختلف صنعتی و مسکونی
- جنس پروانه استفاده شده عموماً از آلومینیوم ریختگی می باشد که در صورت سفارش از جنس استنلس استیل ، فولاد ST 37 CK 45 – و ورق های ضد سایش ساخته می شود.
- قابلیت ساخت بدنه با انواع فولاد و یا گالوانیزه بر اساس نیاز مشتری
- قابلیت اتصال موتور به پروانه بصورت مستقیم یا تسمه-پولی
- سرعت چرخش فن از 400 تا 2900 دور بر دقیقه
- محدوده تولید صدا 55 الی 95 دسی بل
- قابلیت تحمل افت فشار تا 400 پاسکال
